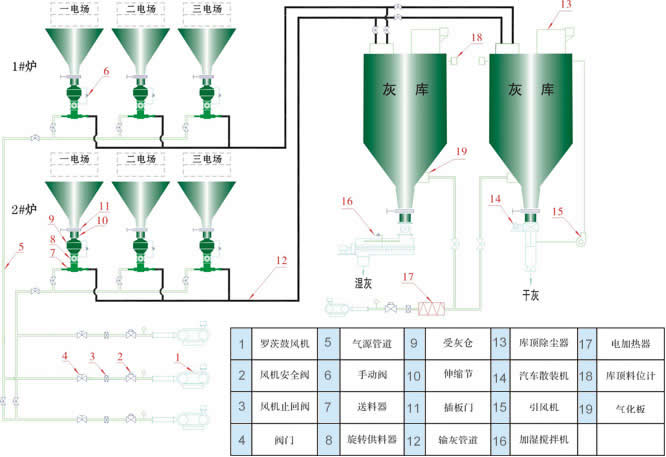

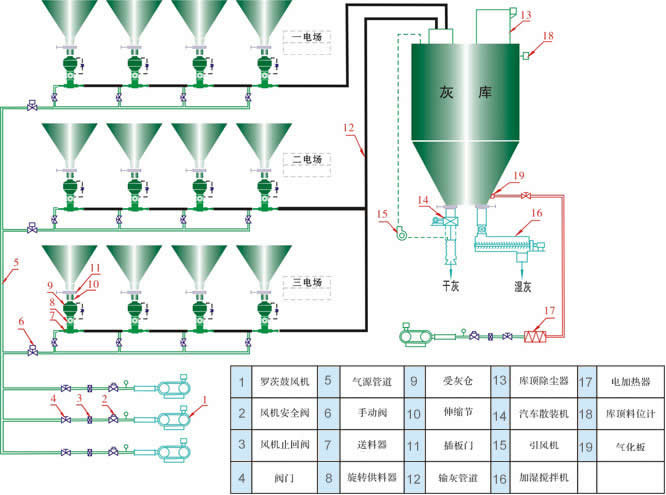

二、原理及特點： 原理： PSG系列氣固噴射器，以離心風機(空壓機、羅茨風機)為動力氣源，運用氣固兩相流原理，以流態化技術，射流技術和壓差原理相結合，以電動旋轉供料器為供料裝置，將物料送入料氣混合室，物料在料氣混合室流態化的同時，利用雙環狀噴嘴產生的高速氣流將物料送入加速室，以懸浮流進入輸送管道，利用氣力壓差將物料沿管道送入受料倉內。料氣分離，經布袋除塵器過濾后將氣體排入大氣。 特點： 1、投資省、運行成本低、節能明顯 由PSG系列氣固噴射器組成的低壓連續輸送系統，不僅在工程造價上體現其投資省、而且運行成本低。由于無進出料及排氣閥門，無易損件，因此運行費用低，同時使用低壓輸送比空壓機系統輸送要節約能耗30%左右。 2、操作方便 該設備本體控制只有電動旋轉供料器和進氣閥，則設備本體控制只需“啟動”或“停機”操作，設備運行只需巡視，不需要人工值守。由于連續泵工藝系統簡單，所配置的控制系統也相應簡單。根據系統配置，既使采用PLC控制系統，如發生故障，具有報警系統，也可手動控制，不影響系統的正常運行。 3、設備及管道磨損小、使用壽命長 由于采用低壓輸送，設備及輸灰管內流速較低，輸送濃度恒定。因此，系統設備和管道磨損小、使用壽命長。 4、系統布置方便靈活 由于該設備體積小，安裝高度較低，因此在系統布置時方便靈活，可完全滿足工程布置需要。 5、對氣源的品質要求不高 連續泵動力氣源，一般采用離心風機或羅茨風機和壓縮機，無需設立空氣凈化系統。根據系統設計，只對風量和壓力有一定的要求。根據情況也可使用壓氣站氣源。 6、系統可靠性高 ①PSG系列氣固噴射器采用離心風機或羅茨風機和壓縮機為動力氣源，由于風機的高性能決定了系統的運行可靠性。 ②PSG系列氣固噴射器組成的氣力輸送系統，在現場灰量允許的條件下，可采用兩個灰斗共用一臺泵的布置方式，一般設備數量少，使得整個系統簡潔可靠。 ③PSG系列氣固噴射器料氣比穩定，無任何沖擊負荷，無常規氣力輸送工藝中的閥門頻繁動作，設備故障率大大降低。 三.、典型系統工藝流程 1、典型工藝流程一
規格 型號
PSG-0.5
PSG―5
PSG―10
PSG―15
PSG―20
PSG―30
PSG―40
PSG―60
輸送能力（t/h）
0.1-0.5
0.5-5
5-10
10-15
15-20
20-30
30-40
40-60
匹配風機量（m3/min）
≤15
≤22
≤35
≤45
≤55
≤65
≤75
進氣/出料管道匹配
DN40/ DN40
DN100/ DN125
DN125/ DN150
DN150/ DN170
DN200/ DN200
DN200/ DN250
管內設計流速（m/s）
12-16
工作壓力
≤98.0
泵本體材質
鑄鋼、鑄鐵、不銹鋼（Q235-B）（16MnR）
供料器配置功率
0.35
1.5
2.2
3.0
4.0
